Структура нагревательных элементов Deweit включает:

  1. Защитный диэлектрический слой — паста типа ПД-1. Сопротивление изоляционного слоя не менее 50 МОм, при толщине 150 мкм.
  2. Пленочная дорожка из резистивной пасты типа ПРН. Удельное поверхностное сопротивление пленки 0,05 — 50 Ом/см2, температурный коэффициент сопротивления (ТКС) — положительный.
  3. Контактная паста типа ПК. Удельное поверхностное сопротивление 0,01 — 0,050 Ом/см2, прочность сцепления с подложкой не менее 50 кг/см2.
  4. Диэлектрическая паста типа ПД-2. Сопротивление изоляционного слоя не менее 50 МОм. При толщине 150 мкм напряжение пробоя составляет не менее 1250 В.
  5. Металлическая подложка типа AiSi 430, AiSi 408, 04Х17, 08Х17, 20Х1З, 15х25Т либо керамическая подложка типа ВК-94, ВК-96.

Deweit

Украинский бренд энергосберегающего теплового оборудования

DEWEIT производит энергосберегающие толстопленочные нагревательные элементы (любой формы, мощности и напряжения), которые имеют повышенную надёжность и экономят до 40% электро- энергии по сравнению с традиционными нагревательными элементами.

Нагреватели DEWEIT обладают способностью интенсивного, направленного теплового (инфракрасного) излучения, что позволяет создавать эффективные, компактные, мобильные, тепловые регистры, калориферы, конвекторы, сушилки, тепловые пушки, тепловые завесы, тепловентиляторы, инфракрасные тепловые обогреватели. Прямая передача тепла от нагревательной пленки к подложке теплосъемника, благодаря очень низкой тепловой инерционности конструкции, обеспечивает быстрый выход нагревательного элемента на рабочую температуру.

Для нагревательных элементов производства DEWEIT были разработаны составы токопроводящих паст без использования драгоценных металлов, что позволило сделать продукцию доступной̆ для использования не только в промышленном, но и в бытовом тепловом оборудовании.

Материал подложки: металл, керамика

Композиционные материалы ТУ 27.5-33600569-001:2014: диэлектрическая, резистивная, контактная пасты

Возможные габаритные размеры нагревателей тм DEWEIT: длина – от 3 до 500 мм ширина – от 1 до 300 мм толщина – от 0,5 до 8 мм

Напряжение питания: 1,5 В … 720 В АС, DC

Удельное поверхностное сопротивление резистивного слоя: 0,05 – 50 Ом/см2

Изменение сопротивления в процессе нагрева эксплуатации за 6000 часов: не более 5%

Пробивное напряжение: не менее 1250 В

Удельная максимальная мощность рассеивания: 50 Вт/см2

Максимальная рабочая температура: 600 °С

  • Конструктив нагревательных элементов DEWEIT позволяет более эффективно преобразовывать электрическую энергию в тепловую за счет направленного теплосъема (теплового потока), избегая обильного рассеивания тепла (в разные стороны)

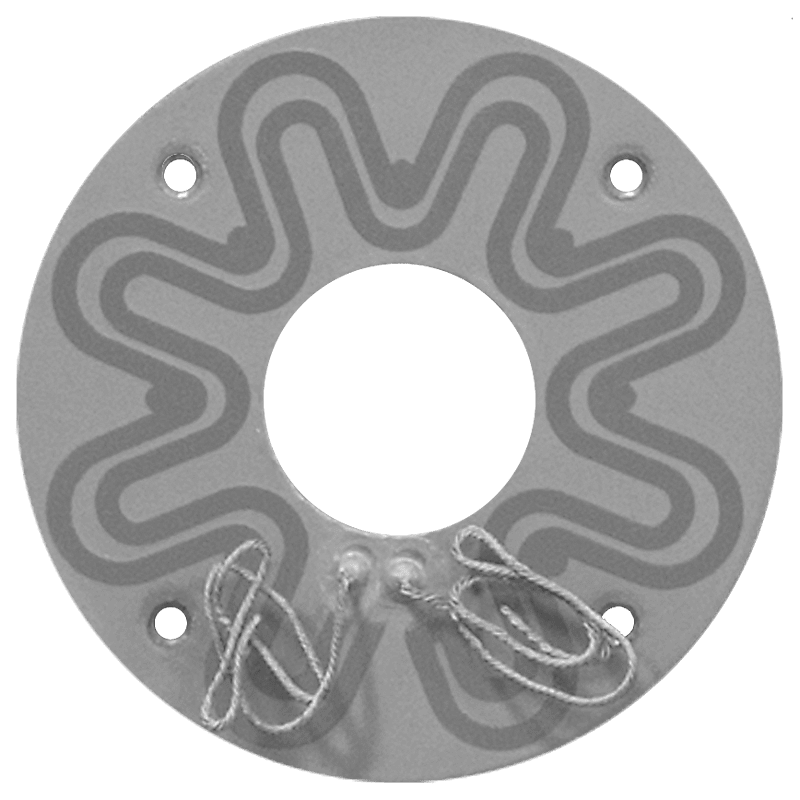

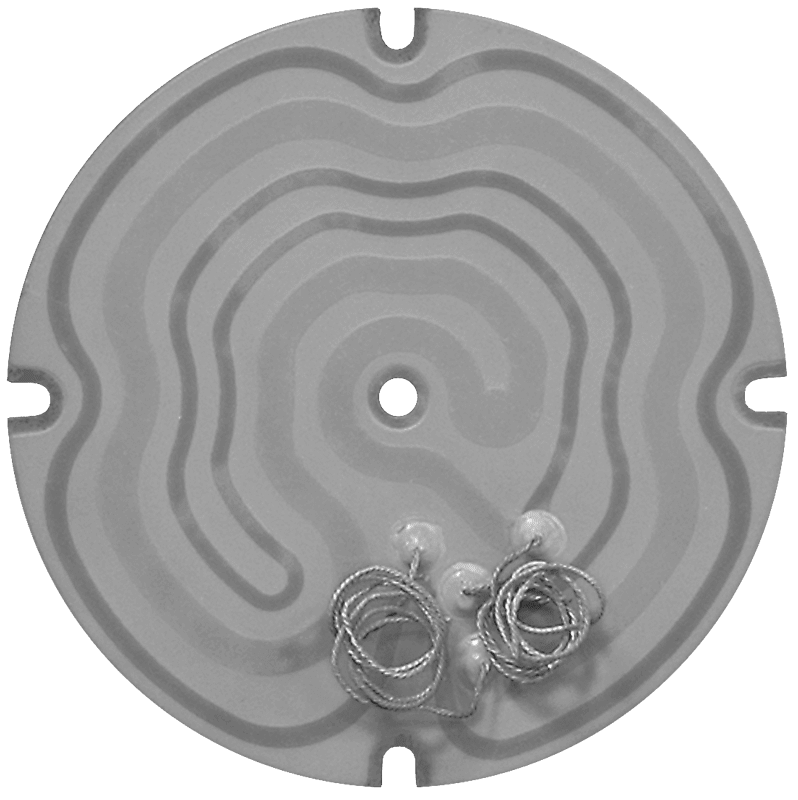

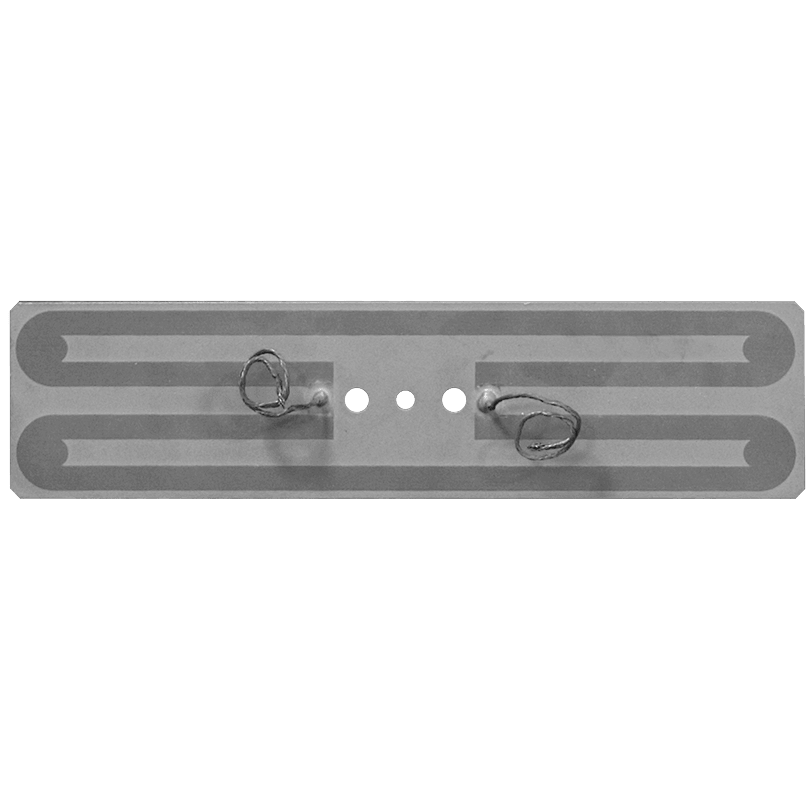

  • Форм-фактор нагревательных элементов DEWEIT дает возможность создавать нагревательные элементы любой плоской формы в зависимости от ТЗ
  • Увеличенная площадь теплосъема позволяет снизить температуру накала нагревателя, что существенно увеличивает срок его эксплуатации
  • Нагревательные элементы DEWEIT обладают позисторным эффектом, т. е. при нагреве их сопротивление растет, температура на поверхности повышается, а потребляемая мощность снижается
  • Нагревательные элементы DEWEIT излучают длинноволновой инфракрасный поток, который максимально соответствует физиологии человека
  • Технические параметры нагревательных элементов (напряжение питания, мощность, рабочая температура) можно варьировать в широких диапазонах без изменения конструкции нагревателя, только путем изменения номинальной мощности резистивной пасты. На одной подложке можно создавать несколько электрических цепей с различными техническими параметрами
